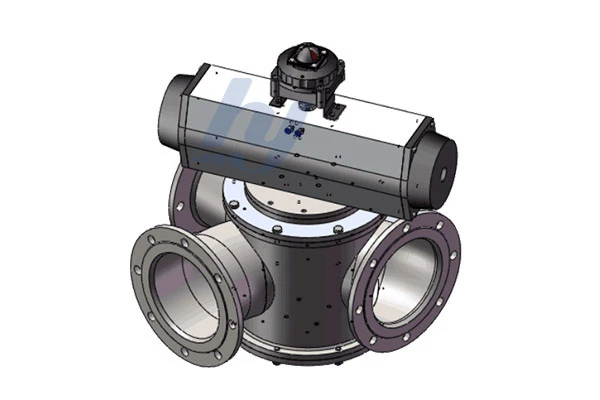

Višesmjerni prekretni ventil je integrirani uređaj za kontrolu protoka i smjera koji je prilagođen za više-pokretača i složene sisteme cjevovoda. Koristeći dugogodišnje iskustvo kompanije u proizvodnji ventila i tehnologiji kontrole fluida, usvaja modularni integrisani dizajn, omogućavajući jednom-ventilsku kontrolu smjera protoka i brzine protoka više medija (tečnosti, prahovi, granule). Može se pohvaliti prednostima kao što su visoka integracija, praktičan rad, zaptivanje-otporno na habanje i snažna prilagodljivost. Proizveden u strogom skladu sa standardima GB/T 9092, API 598 i ISO 4401, pogodan je za različite radne uslove od atmosferskog pritiska do visokog pritiska. Široko se koristi u industrijama kao što su građevinske mašine, poljoprivredne mašine, rudarska oprema, hemikalije, metalurgija i projekti očuvanja vode, potpuno rešavajući bolne tačke u industriji kao što su glomazna individualna kontrola više cevovoda, haotičan raspored, visoka potrošnja energije i loše povezivanje, pojednostavljujući strukturu sistema i poboljšavajući ukupnu operativnu efikasnost i kontrolu.
Osnovne funkcije
Kao glavno kontrolno čvorište složenih cjevovodnih sistema, ovaj proizvod se fokusira na "integrisanu više{0}}kanalnu kontrolu," sa četiri funkcije koje rade zajedno za povezivanje više aktuatora i cjevovoda za isporuku. Postiže preciznu kontrolu medija uz održavanje operativne stabilnosti i lakoće upotrebe, prilagođavajući se složenim zahtjevima procesa u različitim scenarijima.
Više{0}}kanalno nezavisno okretanje unazad
Usvajanjem modularnog dizajna jezgra ventila, jedan ventil integriše 2 do 12 nezavisnih kontrolnih jedinica. Svako jezgro ventila može nezavisno prebaciti smjer protoka medija (naprijed/nazad, uključeno/isključeno) bez smetnji. Može istovremeno kontrolisati više pokretača (kao što su hidraulički cilindri, motori i pumpe za isporuku) da rade nezavisno, eliminišući potrebu za višestrukim kombinacijama jednokanalnih ventila -, uveliko pojednostavljujući raspored cjevovoda i prilagođavajući se potrebama više- upravljanja u složenim radnim uvjetima.
Precizna regulacija protoka
Svako jezgro ventila je opremljeno mehanizmom za regulaciju protoka, koji može precizno podesiti protok medija prema potrebama aktuatora (preciznost podešavanja može doseći ±2%), tako da se brzina djelovanja aktuatora može kontrolisati, prilagoditi zahtjevima protoka različitih procesa, izbjeći kvar opreme uzrokovan prekomjernim ili nedovoljnim protokom i osigurati stabilnost procesa proizvodnje opreme i sigurnost.
Integrisana kontrola veze
Podržava rad više-kanalnih jezgri ventila i može realizirati koordinirani rad više aktuatora putem mehanizma povezivanja, što je pogodno za scenarije kao što su inženjerske mašine i automatizirane proizvodne linije koje zahtijevaju višestruke radnje koje treba koordinirati; podržava povezivanje višestrukih pogonskih metoda kao što su ručni, pneumatski, električni i hidraulični, i može ostvariti integraciju daljinskog upravljanja i automatizacije, što uvelike poboljšava radnu efikasnost i smanjuje ručne intervencije.
Zaptivanje visokog-pritiska i sprečavanje curenja
Posjeduje specijalnu strukturu brtvljenja pod visokim-pritiskom, a komponente za brtvljenje su napravljene od materijala otpornih na visok-pritisak,-otpornih na habanje i starenje-kao što su PTFE, FKM i PEEK. Neki modeli sa visokim-pritiskom koriste čvrste zaptivke (stelitna legura, volfram karbid) za postizanje ANSI klase VI nultog curenja, efektivno sprječavajući ulazak medija i nečistoća, izbjegavajući gubitak medija, oštećenje opreme i sigurnosne opasnosti, i prilagođavanje na dugotrajan-stabilan rad pod visokim{7}}pritiscima.
Prednosti proizvoda
1. Modularna integracija pojednostavljuje raspored cijevi
Usvajanjem modularnog dizajna, jedan ventil integriše više kontrolnih jedinica, a broj jezgara ventila može se fleksibilno povećati ili smanjiti prema stvarnim potrebama (2 do 12 kanala su opcioni). Nema potrebe za spajanjem više ventila zasebno. U poređenju sa tradicionalnim kombinovanim rešenjem sa više{4}}ventila, raspored cjevovoda je pojednostavljen za više od 60%, štedeći prostor za instalaciju i smanjujući troškove priključka na cjevovod. Tijelo ventila je precizno izliveno u cjelini, sa kompaktnom strukturom i lijepim izgledom, što ga čini pogodnim za scenarije integracije opreme sa ograničenim prostorom (kao što su inženjerske mašine i male automatizirane proizvodne linije).
2. Izdrži visok pritisak, prilagodljiv različitim radnim uslovima.
Telo ventila je izrađeno od preciznog livenja od livenog čelika i nerđajućeg čelika (304, 316L, CF8/CF8M opciono). Prošao je ispitivanje čvrstoće visokog pritiska i zamora. Radni pritisak može pokriti atmosferski pritisak do 31,5MPa, a može se prilagoditi uslovima visokog pritiska klase 1500 (oko 25MPa). Raspon temperature je -30 stepeni do 500 stepeni. Može se prilagoditi različitim medijima kao što su hidraulično ulje, mineralno ulje, hemijski fluid, prah i granulirani materijal. Može izdržati ekstremne uslove kao što su visoki pritisak, visoka temperatura, visoko habanje i jaka korozija. Može raditi bez deformacija ili curenja dugo vremena.
3. Otporna-na habanje i izdržljiva, sa dugim vijekom trajanja.
Jezgro ventila je napravljeno od legiranog materijala visoke{0}}kosti, koji je kaljen ili zavaren od tvrde legure (HRC veći ili jednak 58). Površina je precizno polirana, koja ima odličnu otpornost na habanje, otpornost na koroziju i otpornost na udar, i može se efikasno oduprijeti velikom-brzinom ribanju medija i habanju nečistoća. Unutrašnja stijenka tijela ventila je glatka i nema mrtvih uglova za ostatke medija, što smanjuje habanje i zaglavljivanje jezgre ventila i produžava vijek trajanja komponenti jezgre. Ležajevi i zaptivke imaju izolirani dizajn kako bi spriječili prodor srednjeg sloja, dodatno smanjili troškove održavanja i prilagodili se zahtjevima 24-satnog neprekidnog rada.
4. Jednostavan za rukovanje i vrlo upravljiv
Podržava četiri načina vožnje: ručni, pneumatski, električni i hidraulični. Ručni pogon ima ergonomski dizajn ručke, koji štedi rad-i fleksibilan pri prebacivanju. Pneumatski/električni/hidraulični pogon može ostvariti daljinsko upravljanje i automatsko povezivanje, što je pogodno za industrijske automatizovane proizvodne linije i veliku opremu, eliminišući potrebu za ručnim-radom na lokaciji. Svako jezgro ventila je opremljeno nezavisnim uređajem za ograničenje i povratnu informaciju, koji može pratiti položaj jezgra ventila i radni status u realnom vremenu, osiguravajući precizan rad bez grešaka-i izbjegavajući kvarove u proizvodnji uzrokovane pogrešnim radom.
5. Široka prilagodljivost i jaka kompatibilnost
Nominalni prečnik pokriva DN10~DN100, a brzina protoka se kreće od 0 do 2000L/min, što može zadovoljiti potrebe kontrole cevovoda različitih brzina protoka i prečnika; interfejs prihvata GB/T 9113, ANSI B16.5 standardne prirubničke ili navojne veze, koje se mogu neprimetno povezati sa različitim hidrauličkim sistemima, pneumatskim transportnim sistemima, aktuatorima i transportnim cevovodima; podržava prilagođene različite funkcije jezgre ventila (reverziju, regulaciju pritiska, prigušivanje) i pogodan je za različite zahtjeve procesa u više industrija kao što su inženjerske mašine, poljoprivredne mašine, hemijska industrija i metalurgija, sa izuzetno snažnom kompatibilnošću.
6. Jednostavan za održavanje i niski operativni troškovi
Modularni dizajn omogućava individualno rastavljanje i zamjenu osjetljivih komponenti kao što su jezgra ventila i zaptivke, eliminišući potrebu za potpunim uklanjanjem ventila i poboljšavajući efikasnost održavanja za preko 50%. Standardizirana konfiguracija ranjivih dijelova olakšava nabavku, osigurava otpornost na habanje i izdržljivost i smanjuje učestalost zamjene. Oprema radi sa niskim nivoom vibracija i buke, što rezultira niskom stopom kvarova i omogućava kontinuirani rad tokom dužeg perioda. Ovo značajno smanjuje troškove održavanja i zastoja u radu, dok raspored komponenti olakšava lak pristup i naknadna podešavanja i popravke.
Primjenjivi scenariji
Posebno dizajniran za kontrolne uslove koji uključuju više aktuatora i složene cjevovode, široko se koristi u industrijama kao što su građevinske mašine, poljoprivredne mašine, rudarska oprema, hemijska, metalurška, vodoprivredni projekti i automatizovane proizvodne linije, a posebno je pogodan za:
Građevinska mehanizacija
Kontrola hidrauličkog sistema za opremu kao što su bageri, utovarivači i dizalice, omogućavajući nezavisno kretanje unazad i regulaciju protoka više cilindara i motora kako bi se osigurao koordiniran rad višestrukih pokreta opreme;
Poljoprivredna mehanizacija
Hidraulički sistem upravljanja opremom kao što su traktori i kombajni kontroliše više pokretača (kao što su mehanizmi za podizanje i mehanizmi upravljanja) kako bi se poboljšala radna efikasnost;
Rudarska i metalurška industrija
Više-kanalna kontrola medija za rudarske mašine i opremu za valjaonice, prilagodljiva visokim-pritiscima i visokim-uslovima habanja, omogućavajući više-kanalno prebacivanje i regulaciju protoka prahova, granula ili fluida;
Hemijska industrija
Kontrola više{0}}cevovodnih sistema za transport fluida i praha, omogućavajući nezavisno preokretanje, preusmjeravanje i spajanje više medija, prilagodljivih visoko korozivnim uslovima, visokim temperaturama i visokim pritiskom;
Automatske proizvodne linije
Scenariji koji uključuju više pokretača, kao što su transporteri na montažnoj liniji i sistemi za doziranje sa više-stanica, omogućavaju daljinsko automatizirano upravljanje i poboljšavaju efikasnost proizvodnje;
Projekti očuvanja voda
Više-kanalno upravljanje opremom kao što su pumpe za vodu i kapije omogućava preciznu regulaciju smjera i brzine protoka vode, osiguravajući stabilan rad sistema za očuvanje vode.
Pomoćni objekti i usluge
Besprekorna sistemska integracija
Može se besprijekorno povezati s našim pneumatskim transportnim sistemom, hidrauličkim sistemom, opremom za doziranje i aktuatorima, pružajući -one-stop rješenje za "precizno podešavanje za "transport medija - više-upravljanja -", prilagođavajući se zahtjevima složenog procesa upravljanja cjevovodom različitih industrija. Istovremeno, može pružiti dijagrame petlje koji su u skladu sa ISO 1219-2 za jednostavnu integraciju sistema.
Ne-usluga prilagođavanja
Za posebne radne uslove možemo prilagoditi broj jezgara ventila (2~12 kanala), način pogona, materijal kućišta ventila, nivo zaptivanja, nominalni prečnik i opseg protoka, i obezbediti kompletne izveštaje o materijalu (MTC) i izveštaje o ispitivanju performansi kako bi se zadovoljili personalizovani uslovi rada kupaca.
Puni{0}}ciklus nakon{1}}podrške
Pružamo upute za instalaciju opreme, obuku za rad, redovne inspekcije i usluge hitne popravke. Naš -tim nudi brz odgovor 24-sat, obezbjeđuje dugoročnu opskrbu osjetljivim dijelovima, vodi korisnike u održavanju, osigurava kontinuiran i stabilan rad ventila i pomaže kupcima da poboljšaju efikasnost proizvodnje.
Shanghai Hanye Engineering Technology Co., Ltd. specijalizovana je za kontrolu fluida i materijala, fokusirajući se na bolne tačke više-kontrole u složenim cjevovodima. Sa "integriranom efikasnošću, preciznom kontrolom i izdržljivošću-otpornom na habanje" kao svojim osnovnim principima, pruža kupcima vrlo pouzdane i prilagodljive višesmjerne-smjerne ventile i srodna rješenja. Za detaljne parametre, rješenja za prilagođavanje radnih uslova ili-studije slučaja na licu mjesta, slobodno nas kontaktirajte!
